一、功能說明

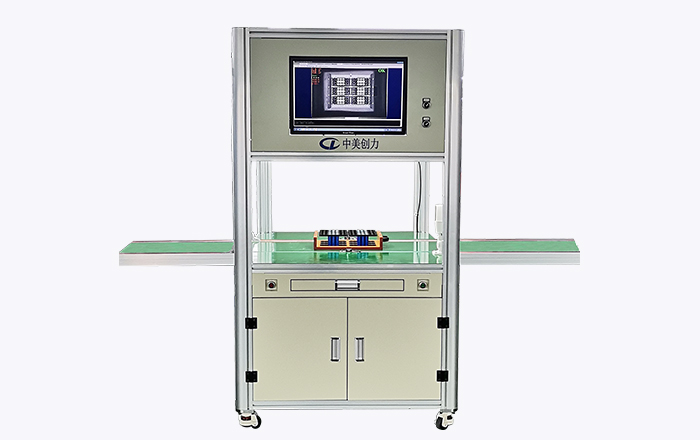

在線式 CCD 電芯極性檢測儀是一款用于檢測判斷自動點焊機夾具中電池極性是否擺放正確的設備，配套自動點焊機使用，避免由于人工擺放失誤造成電池短路而引起重大事故。該設備通過皮帶線自動送料到檢測位，自帶高速掃碼槍進行掃碼， 然后自動拍照對比檢測，掃碼槍讀取的條碼信息和檢測的數據綁定并存儲在本地系統上。方便客戶分析追溯設備運行數據。配備有聲光報警系統。超高清 2000W 像素 相機拍照，千兆網卡進行數據傳輸，高性能工控機處理，結構設計簡潔大方，性能穩定可靠。

二、設備結構

1）設備結構緊湊合理，外型美觀，占用空間小。

2）設備操作簡單，無須專業人員培訓，工人均能輕松掌握。

3）設備采用 PC+采集卡控制，采集卡負責 CCD 通訊圖像采集，PC 負責圖像處理計 算等，顯示器負責處理結果數據顯示等，傻瓜式操作簡單易學，產品性能良好。

4）設備材料采用優質厚冷軋鈑金框架。

5）設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

6）流水線貫穿設備，自動送料檢測并送出。

三、設備技術參數

• 工作電壓：單相 AC220V±10%/50Hz，總功率： 800W
• 適應電池規格：圓柱電芯
• 檢測范圍：400mm*300mm，可按要求定制
• 設備重量：約 100 ㎏
• 外形尺寸：1230（長）×980（寬）×1750（高）mm
• 框架材料：優質厚冷軋板制作。
• 操作配置：鼠標+鍵盤
• 系統接口：預留 MES 系統接口，方便客戶獲取數據上傳 MES 系統
• 掃碼槍：預留掃碼槍接口

四、設備配置清單：

• 顯示屏：22 寸寬屏
• 主機：工控機配千兆網卡
• 相機：2000W 高清相機
• 鏡頭：高清進口鏡頭
• 光源：大功率高亮度矩形光源
• 鼠標鍵盤：雙飛燕或同等品牌
• 掃碼槍：思謀 VS1000P
